Especificação
Principais recursos:
Adote o controle do PLC, todo o sistema é totalmente automático, parâmetros digitais
Exibir, operação fácil
Esta máquina pode produzir bandejas de plástico com folhas de acordo com a data abaixo de x
Ser capaz de usar vários tipos de folhas de plásticos
Estrutura hidráulica de 4 pilares, mais estável e baixo ruído
Aquecedor de cerâmica de aquecimento importado, controle preciso da temperatura, vida longa
Fornecemos serviço personalizado para você, a máquina pode ser projetada e
fabricado como sua necessidade.
Sistema avançado de transporte de servo a motor, comprimento de alongamento
Parâmetros técnicos:
| HYX-7185-4 | HYX-520 | ||
| 1 | Material adequado | PP, PS, PET, PVC, PLA, etc. | |
| 2 | Largura do material | 450-740mm | |
| 3 | Espessura do material | 0,15-2mm | |
| 4 | Máx. Área de formação | 710 × 850mm | 710 × 520mm |
| 5 | Min. Área de formação | 420 × 300mm | |
| 6 | Máx. Área de corte | 690 × 830mm | 690 × 500mm |
| 7 | Formando e cortando golpe de estação | 0-160mm | 0-130mm |
| 8 | Profundidade de formação positiva | 120mm | |
| 9 | Profundidade de formação negativa | 110mm | |
| 10 | A derrame do mecanismo de empilhamento | ≤500 mm | |
| 11 | Força máxima de moldagem Estação | 80T (para uso com sistema de aquecimento de matriz)
| 60T (para uso com sistema de aquecimento de matriz) |
| 12 | Força o máximo da prensa de corte | 38 toneladas | 35 toneladas |
| 13 | Potência nominal do forno de aquecimento | Forno superior 65kW, forno inferior 65kW | Forno superior 45kW, forno inferior 45kW |
| 14 | Método de aquecimento | Superior e inferior, 3 seções aquecidas | |
| 15 | Consumo de energia real | Cerca de 40 ~ 60kw/h cerca de 30 ~ 50kw/h | |
| 16 | Fonte de energia | AC 380V/50Hz (3 n PE) | |
| 17 | Máx. Velocidade de produção | 20-30 ciclos/minuto | |
| 18 | Máx. Rolo diâmetro/peso | Φ800mm/500kg | Φ700mm/300kg |
| 19 | Peso da máquina | 12.000 kg | 9.000 kg |
| 20 | Dimensão (l*w*h) | 11m × 2,3m × 2,5m | 9m × 2,3m × 2,5m |
| Método de resfriamento | O molde é resfriado por água circulante | ||
| Solicitação aérea | Fornecimento de ar ≥3,5m3/min, pressão de ar 0,6 ~ 0,8MPa. | ||
| Lista de configuração principal | |||
| Não. | Componente eletrônico principal | Marcas | |
| 1 | Sistema de controle | Taiwan Delta | |
| 2 | Módulo PLC | Taiwan Delta | |
| 3 | Tela de toque | Tela de toque HD Delta 12 polegadas | Tela de toque HD Delta 10 polegadas |
| 4 | Sistema de controle de temperatura | Delta (controle de temperatura inteligente) | |
| 5 | Relé intermediário | Schneider | |
| 6 | Contator de CA. | Schneider | |
| 7 | Interruptor de ar | Delixi | |
| 8 | Motor de servo da estação de formação | Delta (superior: 5,5kW, inferior: 5,5kW) | Delta (superior: 3kW, inferior: 3kW) |
| 9 | Motor de servo da estação de corte | Delta (superior: 7,5kW, inferior: 5,5kW) | Delta (superior: 4,5kW, inferior: 3kW) |
| 10 | Motor de servo da estação de perfuração | Delta (superior: 7,5kW, inferior: 7,5kW) | Delta (superior: 4,5kW, inferior: 4,5kW) |
| 11 | Folha entregando servo motor | Delta 5,5kw | Delta 3kw |
| 12 | Motor de servo de empilhamento | Delta 2kw com freio | |
| 13 | Gabinete de controle | Xangai Tong Ke | |
| 14 | Interruptor fotoelétrico | Coréia Fotek | |
| 15 | Cortina de luz de segurança | Xangai pu bang | |
| 16 | Fonte de alimentação de comutação | Taiwan Delta | |
| 17 | Aquecimento Bricker | Fio de aquecimento importado por joint venture, com algodão de isolamento térmico dentro, 600W Radiator de cerâmica de infravermelho distante | |
| 18 | Bomba de vácuo | Elmo Rietschle V-VC100 | |
| 19 | Válvula positiva | Japão SMC SMC Resposta de alta velocidade Válvula de grande fluxo, com um diâmetro de 1,5 polegadas. | |
| 20 | Sistema de resfriamento | Japão Daikin Compressor 6p | |
| 21 | Consequência | Japão NSK | |
| 22 | Guias lineares | Taiwan Hiwin | |
| 23 | Válvula de reforço hidráulico | Japão CKD | |
| 24 | Cilindro de ar | Taiwan Airtac | |
| 25 | Válvula eletromagnética | Japão CKD/SMC Taiwan Mindman/Shako | |
| 26 | Valor a vácuo | Taiwan Mindman | |
| 27 | Pista de corrente | Liga de alumínio de grau de aviação | |
| 28 | F.R.L | Japão CKD ou SMC | |
| 29 | Sistema de alimentação | Dispositivo de alimentação mecânica automática de barra dupla para reduzir a intensidade de trabalho dos trabalhadores, 500 kg. | |
| 30 | Folha de corpo metal | Tratamento de tinta | |
| 31 | Cadeia de dupla linha | Taiwan KMC (O tratamento de afiação da fábrica reduz a ocorrência de plástico em pó.) | |
Ii. Descrição técnica do dispositivo
A. O equipamento de formação consiste na estrutura da estrutura principal, sistema de formação de pressão positiva e negativa, sistema de controle de temperatura, sistema de vácuo,
Sistema de aquecimento, sistema de controle de ar, sistema de controle elétrico e PLC, sistema de perfuração, empilhamento de decomposição de produtos e sistema de rebobinagem automática e
Outros componentes estruturais.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Manutenção e outra base do processo para garantir que o dispositivo móvel que transmite e transforma o movimento e a força tenha força e rigidez suficientes. Todas as superfícies metálicas são tratadas com tratamento anti-rust e a camada inferior é pulverizada com tinta anti-rusta; As peças gerais e padrão são usadas na estrutura para facilitar a manutenção posterior e a substituição de todas as peças.
Ⅲ. Sistemas de controle elétrico e PLC/instalações de segurança

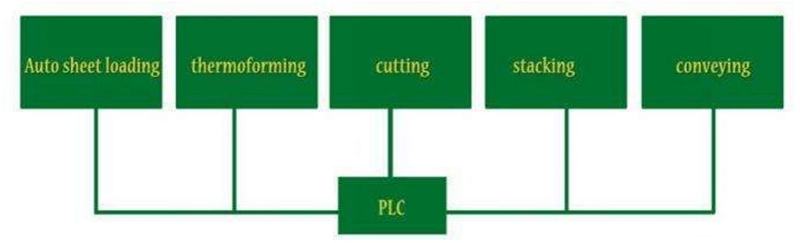

O sistema de controle elétrico é controlado por um módulo integrado por PLC. A tela de toque industrial é usada como HMI (interface da máquina humana) e o
A interface chinesa é usada. A máquina possui botões para operação e a configuração e modificação de todos os parâmetros do processo, facilitando o operação e a manutenção do equipamento.
O método de trabalho de toda a máquina é dividido em manual/automático, todas as funções de configuração são operadas na exibição do toque; Depois que o operador colocar os materiais, pressione o equipamento de inicialização automática para concluir todo o processo de processo de moldagem até que o processamento e a produção de material no silo sejam concluídos; O manual é usado principalmente para mudança de molde ou controle de amostra.
O sistema está equipado com várias medidas de proteção, e cada ação que pode colidir entre si é fornecida com proteção de controle interligada e de circuito fechado.
Projeto de vedação protetora da porta de segurança, usando abertura manual de fivela, travamento manual, grade de segurança instalada na porta de proteção para melhorar o fator de segurança do equipamento e garantir a segurança do pessoal e da propriedade.
O gabinete de distribuição contém circuitos de proteção, incluindo sobrecorrente, sobretensão, subtensão, baixo circuito e proteção contra sobrecarga. O elemento de aquecimento é protegido por um fusível. Para problemas de segurança que podem causar danos ao sistema ou à peça de trabalho, há sinais de alerta ou comentários. O espaço de 10% é reservado na caixa de controle para mudanças futuras. O gabinete elétrico está equipado com um filtro e um ventilador de resfriamento protetor.
Todos os cabos e fios não removíveis fora da caixa de fonte de alimentação estão ocultos no slot de cabo para facilitar a abertura e o reparo. Se isso não for possível, use uma mangueira para corrigi -la.

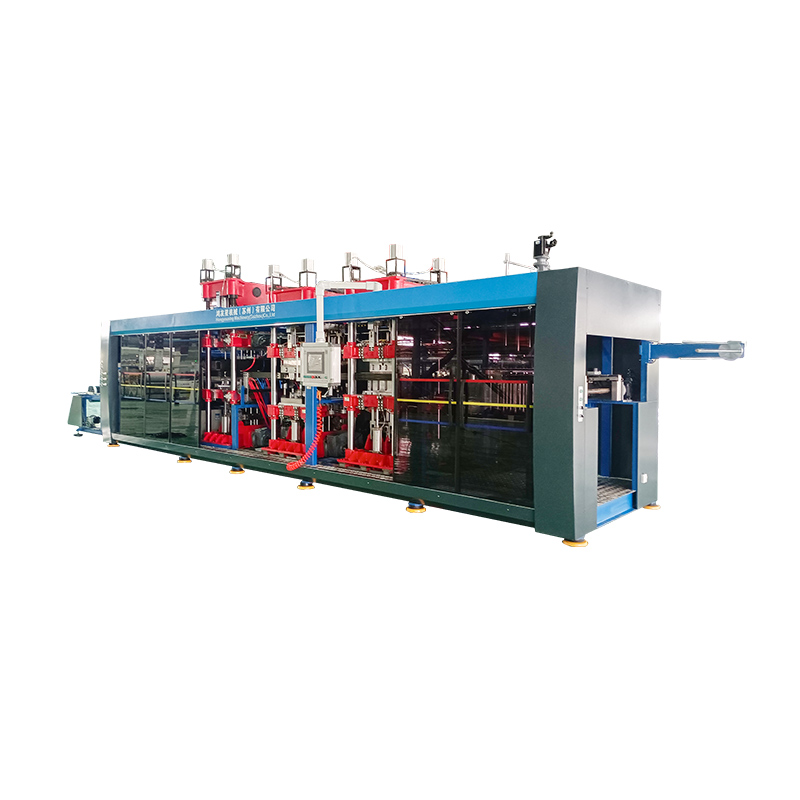

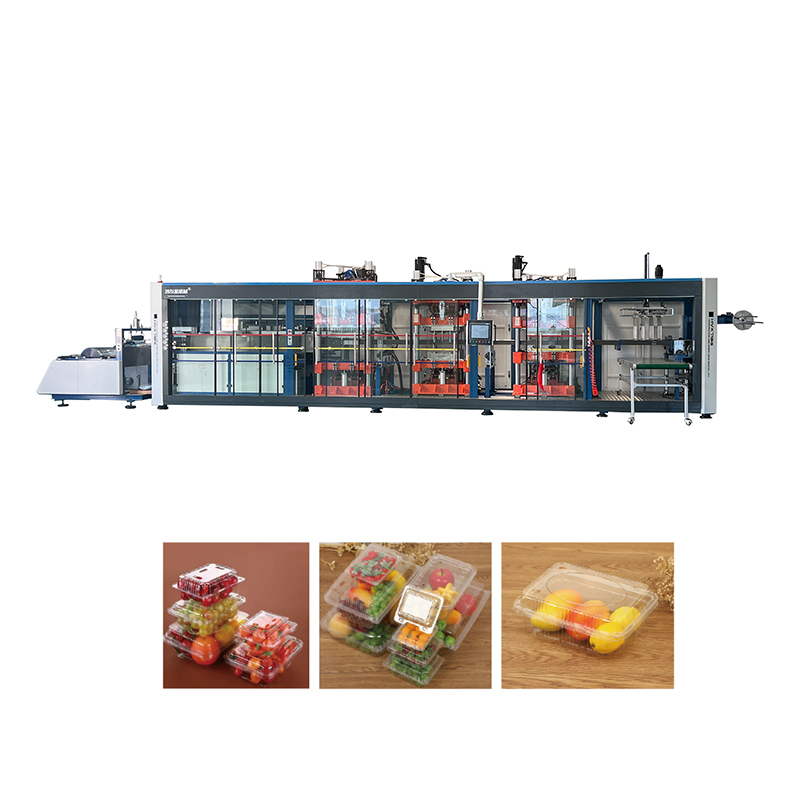

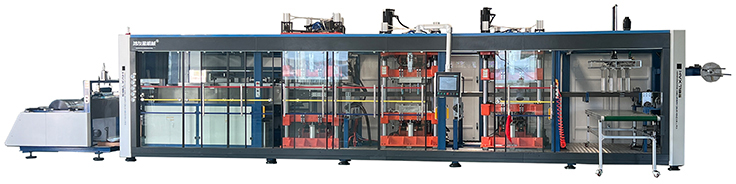

HYX-7185 Máquina de termoformagem de pressão de quatro estação positiva e negativa totalmente automática é um produto cuidadosamente construído, combinando tecnologia avançada e anos de experiência em produção. Esta máquina é adequada para PP, PS, PET, PVC, PLA e outros materiais e pode atender facilmente às necessidades de moldagem de diferentes indústrias.
Principal Recurso:
Adaptabilidade de material amplo: a máquina pode lidar com uma variedade de materiais com uma largura de 450-750 mm e uma espessura de 0,15-2,5 mm, atendendo aos requisitos de material em diferentes cenários de produção.
Área de moldagem grande: a área de moldagem máxima atinge 710
Corte de alta precisão: a área de corte máxima é de 690 x 830 mm, e a força de corte máxima de 80T (usada com o sistema de aquecimento do molde) garante bordas lisas do produto e alta precisão.
Tecnologia de formação de pressão positiva e negativa: a máquina adota a tecnologia de formação de pressão positiva e negativa, com uma profundidade positiva de formação de pressão de 140 mm e uma profundidade de formação de pressão negativa de 150 mm, que pode atender às necessidades de moldagem de produtos em forma de complexo.
Mecanismo de empilhamento eficiente: o golpe do mecanismo de empilhamento pode atingir ≤500 mm, o que facilita o empilhamento e o manuseio de produtos e melhora a eficiência da produção.
Economia de energia e proteção ambiental: Usando métodos de aquecimento superior e inferior em três estágios, o consumo real de energia é de apenas 40-60kW/h, o que reduz bastante os custos de produção.
Produção de alta velocidade: a velocidade máxima de produção pode atingir 20 a 30 vezes/minuto, melhorando bastante a eficiência da produção.
Projeto de tamanho grande: o tamanho geral da máquina é de 14m x 2,3m x 2,5m, e o peso atinge 22T, garantindo a estabilidade e a durabilidade da máquina.
Parâmetros técnicos:
Poder nominal: toda a máquina é de 160kW. O forno de aquecimento é dividido em partes superiores e inferiores, cada uma com 72kW.
Fonte de alimentação: AC380V/50Hz (3 n PE).
Método de resfriamento: o molde é resfriado pela água circulando para garantir a estabilidade do processo de moldagem e da qualidade do produto.
Requisitos de pressão do ar: Fornecimento de ar ≥3,5m³/min, pressão do ar 0,6 ~ 0,8MPa para garantir a operação normal da máquina.
Áreas de aplicação:
Hyx-7185 Máquina de termoformagem positiva e negativa totalmente automática é amplamente utilizada em embalagens de alimentos, equipamentos médicos, produtos eletrônicos, peças automáticas e outras indústrias. É uma ferramenta importante para muitas empresas alcançarem produção automatizada e eficiente.
